Teğetsel Akış Filtrasyonunda Yüksek Basınç Düşüşünün Nedenleri ve Çözümlerinin Analizi

Biyofarmasötik proseslerde önemli bir ayırma ve saflaştırma teknolojisi olarak,Teğetsel Akış Filtrasyonu (TFF)makromoleküllerin ve partiküllerin oluşumunu etkili bir şekilde azaltmak için-sıvının membran yüzeyi boyunca teğetsel olarak aktığı benzersiz ayırma mekanizmasından yararlanır-, böylece geleneksel çıkmaz filtrelemeden çok daha yüksek bir verim elde eder.Bu teknoloji,antikorlar, aşılar, gen ve hücre tedavileri ve nükleik asit ilaçlarıiçin ana yöntem olarak hizmet vermektedir.konsantrasyon ve tampon değişimibiyofarmasötik moleküllerden oluşur. Bu nedenle,geliştirme ve optimizasyonTFF süreçlerinin geliştirilmesi, üretim verimliliğinin artırılması, ekipman ve sarf malzemesi maliyetlerinin azaltılması ve tutarlı ürün kalitesinin sağlanması açısından çok önemlidir. Ancak süreç geliştirme ve-yükseltme sırasında,yüksek basınç düşüşüçoğu zaman büyük bir zorluk haline gelir. Bu makale, yüksek basınç düşüşü oluşumunun ardındaki mekanizmaların-derinlemesine bir analizini sunmakta ve bir çözüm elde edilmesine yardımcı olacak sistematik çözümler sunmaktadır.istikrarlı ve verimli saflaştırma süreci.



Anahtar Kelimeler --- Tanım

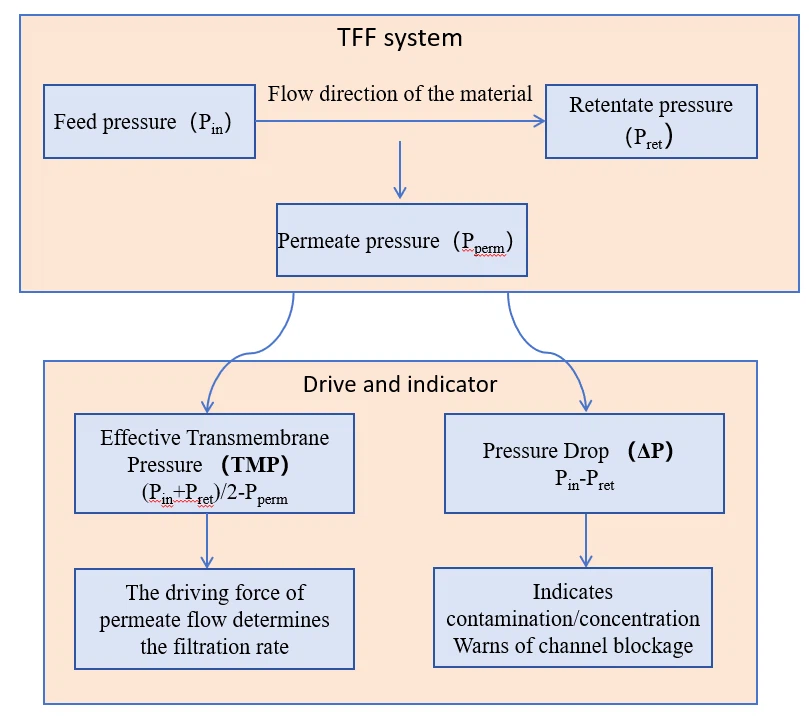

Teğetsel akış filtrasyonunda,basınç düşüşüözellikle besleme besleme borusundan akarken meydana gelen basınç kaybını ifade eder.giriş-eçıkışmembran modülü.

Hesaplama formülü:
ΔP=Pin − Pret

• Pin:Besleme basıncı - membran modülüne giren malzemenin basıncı.
• Ön:Tutma (geri dönüş) basıncı - membran modülünden ayrılan malzemenin basıncı.
• ΔP:Basınç düşüşü - giriş ve çıkış arasındaki basınç farkı.



Anahtar Kelimeler--- Aşırı basınç düşüşünün etkileri

• Membran kanal tıkanması riski:Yüksek basınç düşüşü, kanallarda ciddi miktarda malzeme birikimi olduğunu doğrudan gösterir; bu da tamamen tıkanmaya ve prosesin kesintiye uğramasına neden olabilir.
• Membran modülünde fiziksel hasar:Üretici tarafından belirtilen izin verilen maksimum basınç düşüşünün aşılması, kanal ara parçalarının deformasyonuna veya bağlantı noktalarında çatlaklara neden olarak kalıcı modül hasarına neden olabilir.
• Azalan proses verimliliği:Yüksek direnç, akışı sürdürmek için daha yüksek besleme pompası basıncı gerektirir, enerji tüketimini ve ekipman yükünü artırırken konsantrasyon veya filtreleme süresini de önemli ölçüde uzatır.
• Zor temizlik ve kısalmış kullanım ömrü:Ciddi tıkanıklıkların standart temizleme prosedürleriyle giderilmesi genellikle zordur, bu da membran kasetinin çalışma ömrünü önemli ölçüde azaltır.
•

Anahtar Kelimeler--- Aşırı basınç düşüşünün nedeni

Aşırı basınç düşüşünün nedenleri dört ana kategoride özetlenebilir: çalışma koşulları, malzeme özellikleri, membran kirlenmesi ve tıkanması, donanım ve tasarım. Bu faktörler çoğu zaman birbirleriyle ilişkilidir ve birlikte hareket ederler.

Uygun olmayan çalışma koşulları en yaygın ve doğrudan nedendir.

• Aşırı teğetsel akış hızı:Akış hızı, basınç düşüşünü etkileyen en kritik operasyonel parametredir. Akışkanlar dinamiği prensiplerine göre kanallardaki basınç kaybı yaklaşık olarak akış hızının karesiyle orantılıdır (akış rejimine bağlı olarak). Bu nedenle, yalnızca besleme veya devridaim akış hızının arttırılması, doğrudan basınç düşüşünde önemli bir artışa neden olacaktır.
• Başlangıç ​​besleme basıncı çok yüksek ayarlanmış:Sabit akış modunda, çok yüksek bir başlangıç ​​akış hızı elde etmek, besleme pompasının yüksek bir basınç üretmesini gerektirir; bu da doğrudan akışta bir artışa yol açar.dolayısıyla büyük bir basınç düşüşüne neden olur.
• Malzeme özelliklerindeki değişiklikler, konsantrasyon işlemi sırasında basınç düşüşü artışının normal ve beklenen bir nedenidir.
• Malzeme konsantrasyonunda ve viskozitede artış:Bu, TFF (Teğetsel Akış Filtreleme) konsantrasyon modunun temel bir özelliğidir. Çözücüler ve küçük moleküller filtrelendiğinde yemdeki makromoleküllerin (proteinler, polisakkaritler veya hücreler gibi) konsantrasyonu artar ve bu da viskozitede önemli bir artışa yol açar. Dar membran kanallarından akan yüksek-viskoziteli sıvılar, iç sürtünmede keskin bir artışa maruz kalır ve bu da basınç düşüşünde sabit ve sürekli bir artışa neden olur. Konsantrasyon sırasında, hacim konsantrasyon faktörü ile basınç düşüşünde kademeli bir artışın gözlemlenmesi, anormal bir arıza değil, normal bir fiziksel süreçtir.
• Doğası gereği yüksek-viskoziteli veya-Newtonyen olmayan sıvılar:Başlangıç ​​konsantrasyonunda bile, yüksek molekül ağırlıklı polimerler içeren çözeltiler, yüksek-hücre-yoğunluklu fermantasyon sıvıları veya belirli polisakarit çözeltileri-gibi bazı hammaddeler-doğası gereği viskozdur ve bu durum, su veya tampon çözeltilerine göre önemli ölçüde daha yüksek bir temel basınç düşüşüne neden olur.



Membran kirlenmesi ve kanal tıkanmasıbasınç düşüşündeki anormal, hızlı artışların ana nedenleridir ve dikkatli dikkat ve müdahale gerektiren arıza modlarını temsil eder.



• Jel/kirlenme katmanlarının oluşumu:Membran tarafından tutulan maddeler (proteinler, hücre artıkları veya kolloidler gibi) membran yüzeyinde birikerek yoğun bir kirlenme tabakası oluşturur. Bu katman sadece süzüntü akışını engellemekle kalmaz, aynı zamanda membran kanallarının fiziksel alanını da önemli ölçüde kaplayarak etkili kanal yüksekliğini azaltır ve akış direncini büyük ölçüde artırır.
• Fiziksel kanal tıkanıklığı:Beslemedeki, membran kanalı boyutlarına benzer veya bundan daha büyük olan çözünmeyen parçacıklar, lifler veya agregatlar, -özellikle girişte-birikerek ciddi yerel tıkanmaya neden olabilir. Bu tür tıkanıklıklar genellikle düzensizdir ve potansiyel olarak membran modülündeki bazı kanalları tamamen işlevsiz hale getirerek basınç düşüşünde son derece yüksek,-doğrusal olmayan dalgalanmalara yol açar. Bu en tehlikeli durumlardan biridir ve membran modülüne kalıcı hasar verebilir.
• Konsantrasyon polarizasyonu:Konsantrasyon polarizasyon katmanı tersinir olmasına rağmen, yüksek TMP veya yüksek akı koşulları altında katman çok yoğun ve jel-gibi hale gelebilir. Yerel viskoziteyi arttırır ve kanal alanını azaltarak basınç düşüşünün yükselmesine daha fazla katkıda bulunur.
•

Uygunsuz membran modülü seçimi ve donanım/tasarım sorunlarıaynı zamanda yüksek basınç düşüşüne de katkıda bulunabilir.



• Yanlış membran modülü seçimi:Kanal ne kadar uzun olursa, sıvı ile kanal duvarları arasındaki sürtünme yolu da o kadar büyük olur ve bu da daha yüksek bir temel basınç düşüşüne neden olur. Daha dar kanallar akışkan üzerinde daha büyük geometrik kısıtlamalar uygulayarak akış direncini artırır ve basınç düşüşünü artırır.
• Sistem boruları ve vana tıkanması:Sorun her zaman membran modülünden kaynaklanmayabilir. Besleme hatları, sensör arayüzleri ve özellikle devridaim hatları ve valfleri kirletici maddeler veya kristalleşme nedeniyle tıkanabilir, bu da sistem genelinde ek basınç kaybına neden olabilir ve bu da membran modülü basınç düşüşü olarak yanlış yorumlanabilir.
• Sıcaklık etkileri:Besleme sıcaklığı proses tasarım değerinden düşükse, sıvının viskozitesi genellikle artar ve bu da daha yüksek bir basınç düşüşüne yol açar.

Aşırı basınç düşüşüne çözüm

Aşırı basınç düşüşüne yönelik çözümler üç ana türe ayrılabilir: anında operasyonel ayarlamalar, temizleme ve kurtarma ve-uzun vadeli önleme ve optimizasyon.



Anında Operasyonel Düzenlemeler:

• Teğetsel akış hızını ayarlayın:Teğetsel akış hızını uygun şekilde azaltın. Akış hızını düşürmek, basınç düşüşünü azaltmanın en doğrudan ve etkili yoludur. Ancak çok düşük bir akış hızı, membran yüzeyindeki kesme kuvvetini zayıflatabilir ve potansiyel olarak membran kirlenmesini artırabilir. Bir denge bulunmalıdır.
• Besleme solüsyonunu seyreltin:Yemin genel konsantrasyonunu azaltmak için besleme tankına uygun miktarda tampon veya arıtılmış su ekleyin.
• Nüfuz etmeyi duraklatın ve dağıtın:Beslemenin, süzüntü oluşturmadan "besleme tankı → pompa → membran modülü → besleme tankı" döngüsü boyunca dolaşmasına izin vermek için süzüntü-yan valfini kapatın.
• Valf açıklıklarını kontrol edin ve optimize edin:Devridaim valflerinin doğru açıklığa ayarlandığından emin olun. Çok küçük bir açıklık gibi yanlış valf çalışması, yapay olarak yüksek basınç düşüşlerine neden olabilir.



Temizleme ve Membran Kurtarma:

Operasyonel ayarlamaların etkisiz olması, temizlik gerektiren kirlenme veya tıkanmanın meydana geldiğini gösterir.

• Yerinde{0}temizlik (CIP):Kirletici maddeleri çözmek veya gevşetmek için kimyasal temizlik maddeleri kullanın.
• Geri yıkama:Sıvıyı membrandan geriye doğru zorlamak ve membran gözeneklerindeki ve kanal girişlerindeki kirlenmeyi dışarı itmek için süzüntü tarafından besleme tarafından daha yüksek bir basınç uygulayın (temiz tampon veya su kullanarak). Bu yöntem, akıyı yeniden sağlamak ve basınç düşüşünü azaltmak için oldukça etkilidir. Membran tipinizin ve modülünüzün karşı basınca dayanabileceğinden emin olun.
• Islatma:Sistemi temizleme solüsyonuyla doldurun ve sirkülasyonu durdurun; kimyasal ajanların inatçı kirletici maddelerle reaksiyona girmesi için yeterli süreyi sağlamak üzere birkaç saat veya gece boyunca suda bekletin.



Uzun-vadeli Önleme ve Temel Optimizasyon:

Tekrarlanan sorunları önlemek için optimizasyonun hem sistem hem de süreç düzeyinde ele alınması gerekir.

• Yem ön işlemesini optimize edin:Bu en temel önleyici tedbirdir. Yem TFF sistemine girmeden önce partikülleri, hücre kalıntılarını, agregatları ve diğer çözünmeyen yabancı maddeleri santrifüjleme, derinlikli filtreleme veya benzer yöntemlerle mümkün olduğunca uzaklaştırın. Temiz bir besleme, düzgün çalışmayı sağlar.
• Süreç parametrelerini-yeniden optimize edin:"Kritik nüfuz akısı"nı belirlemek için deneyler yaparak kritik akıyı belirleyin. Bu akışın altında çalışmak, konsantrasyon polarizasyonunu ve jel tabakası oluşumunu önemli ölçüde azaltarak kaynakta anormal basınç düşüşü artışlarını önler. Teğetsel akış hızı ve TMP kombinasyonunu optimize edin-yüksek akış hızlarını ve yüksek TMP'yi körü körüne kullanmaktan kaçının. Basınç düşüşünü makul bir aralıkta tutarken yeterli filtreleme verimliliğini koruyan en uygun çalışma noktasını bulun.
• Donanımı inceleyin ve bakımını yapın:Boruları, bağlantı parçalarını ve sensör diyaframlarını tıkanıklık veya kireçlenmeye karşı düzenli olarak kontrol edin. Doğru okumalar sağlamak için basınç sensörlerini kalibre edin.
• Membran modülü seçimini-yeniden değerlendirin:Mevcut membran kanalları, yüksek-viskoziteli beslemeleri veya az miktarda partikül içeren beslemeleri idare edemeyecek kadar darsa, daha geniş kanallara ve daha iyi kirlenme direncine sahip modüllere geçmeyi düşünün. Farklı membran malzemelerinin (örn. PES, RC, PVDF) spesifik besleme çözümüyle uyumluluğunu değerlendirin.
